Хоног шалгах хавхлага нь үйлдвэрлэлийн шугам хоолойн аюулгүй байдлыг хэрхэн сайжруулдаг вэ?

Хоног шалгах хавхлага гэж юу вэ?

Хоног шалгах хавхлага нь урвуу урсгалаас сэргийлж, нэг чиглэлд шингэний урсгалыг хангах зориулалттай автомат хавхлагын төрөл юм. Хавхлага нь үйлдвэрлэлийн шугам хоолойн системд найдвартай суурилуулахын тулд фланцын холболтыг ашигладаг. Гар ажиллагаатай хавхлагуудаас ялгаатай нь шалгах хавхлага нь системийн даралтаас хамаарч автоматаар ажилладаг.

Шингэн нь төлөвлөсөн чиглэлд шилжих үед хавхлага автоматаар нээгддэг. Хэрэв урвуу урсгал үүсвэл насос, дамжуулах хоолой, тоног төхөөрөмжийг даралтын өсөлт, буцах урсгалын эвдрэлээс хамгаалахын тулд хавхлага нэн даруй хаагддаг.

Хоног холболтууд нь битүүмжлэлийн маш сайн гүйцэтгэл, бүтцийн тогтвортой байдлыг хангадаг тул эдгээр хавхлагууд нь өндөр даралт болон том диаметртэй хэрэглээнд тохиромжтой.

Хоног шалгах хавхлага хэрхэн ажилладаг вэ?

Хоног шалгах хавхлагын үйл ажиллагааны зарчим нь харьцангуй энгийн боловч өндөр үр дүнтэй байдаг. Урагш чиглэсэн шингэний даралт нь хагарлын даралтыг давсан үед хавхлага нээгддэг. Урсгал зогсох эсвэл буцах үед дотоод диск автоматаар хаалттай байрлал руу буцдаг.

Хавхлагын янз бүрийн загвар нь өөр өөр хаалтын механизмыг ашигладаг:

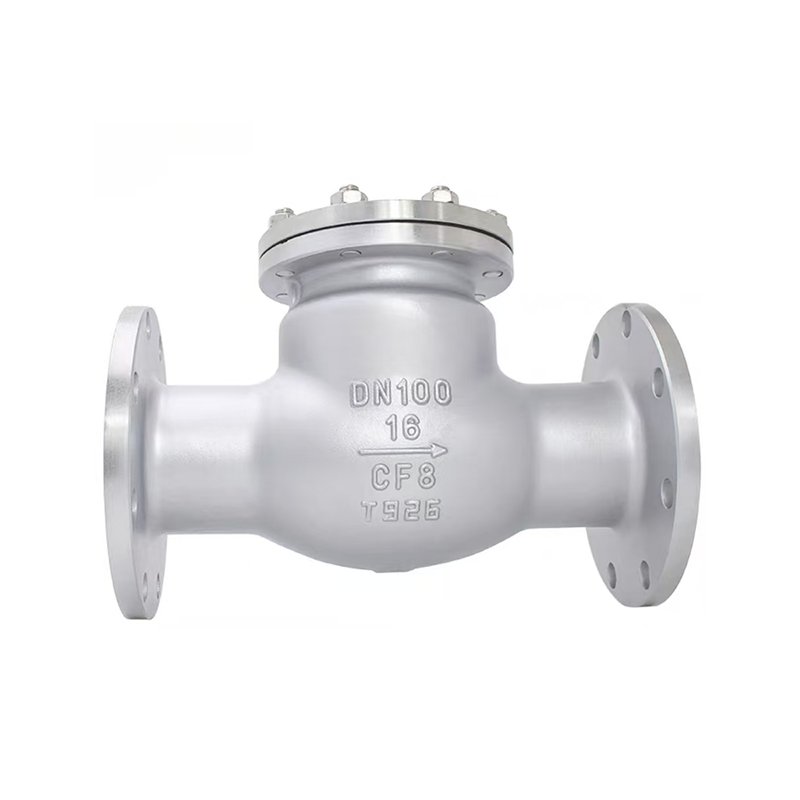

• Савлуур шалгах хавхлагууд нь нугастай дискийг ашигладаг.
• Өргөх шалгах хавхлагууд нь босоо дискний хөдөлгөөнийг ашигладаг.
• Хос хавтан шалгах хавхлагууд нь хаврын тусламжтай хавтанг ашигладаг.
• Чимээгүй шалгах хавхлагууд нь усны алхны нөлөөг бууруулдаг.

Энэхүү автомат механизм нь үйлдвэрлэлийн системийг дараахь зүйлээс хамгаалахад тусалдаг.

• Буцах урсгалын бохирдол
• Шахуургын урвуу гэмтэл
• Усны алх
• Даралтын тогтворгүй байдал
• Дамжуулах хоолойн алдагдал

Хоног шалгах хавхлагын гол давуу талууд

Аж үйлдвэрийн байгууламжууд нь фланцын шалгах хавхлагыг сонгодог, учир нь тэдгээр нь урт хугацааны үйл ажиллагааны давуу талыг өгдөг.

Хоног шалгах хавхлагын нийтлэг төрлүүд

Аж үйлдвэрийн янз бүрийн системүүд нь өөр өөр шалгах хавхлагын загварыг шаарддаг. Зөв төрлийг сонгох нь гүйцэтгэл, найдвартай байдлыг сайжруулдаг.

Аж үйлдвэрийн хэрэглээ

Хоног шалгах хавхлагууд нь найдвартай, автомат ажиллагаатай байдаг тул олон салбарт өргөн хэрэглэгддэг.

• Усан хангамжийн систем
• Бохир ус цэвэрлэх байгууламж
• Газрын тос, хий дамжуулах хоолой
• Нефть химийн байгууламжууд
• Эрчим хүч үйлдвэрлэх үйлдвэрүүд
• Далайн инженерийн систем
• HVAC эргэлтийн систем
• Аж үйлдвэрийн насос станцууд

Химийн боловсруулалтын орчинд зэвэрдэггүй ган зэрэг зэврэлтэнд тэсвэртэй материалыг илүүд үздэг. Өндөр даралтын системд бүтцийн бат бөх чанарыг сайжруулах үүднээс нүүрстөрөгчийн ган эсвэл хуурамч ган хавхлагыг ихэвчлэн сонгодог.

Хэрхэн зөв хавхлагыг сонгох вэ

Хоног шалгах хавхлагыг зөв сонгох нь үйл ажиллагааны нөхцлийг сайтар үнэлэхийг шаарддаг.

Гол хүчин зүйлүүд орно:

• Ажлын даралт
• Шингэний температур
• Дамжуулах хоолойн хэмжээ
• Хэвлэл мэдээллийн төрөл
• Урсгалын хурд
• Зэврэлтэнд өртөх
• Суурилуулалтын чиг баримжаа

Аж үйлдвэрийн худалдан авагчид төслийн шаардлагаас хамааран ANSI, API, DIN, эсвэл BS үзүүлэлтүүд зэрэг нийцэж буй стандартуудыг шалгах ёстой.

Суурилуулалт, засвар үйлчилгээний зөвлөмжүүд

Зөв суурилуулалт нь хавхлагын гүйцэтгэл, үйлчилгээний хугацааг мэдэгдэхүйц сайжруулдаг.

• Урсгалын чиглэлийн сумны дагуу хавхлагыг суурилуулна.
• Боолтыг чангалахын өмнө фланцын тэгш байдлыг хангана.
• Дамжуулах хоолойн хэт чичиргээнээс зайлсхий.
• Битүүмжлэх гадаргууг тогтмол шалгаж үзээрэй.
• Хэвийн бус дуу чимээ эсвэл даралтын өөрчлөлтийг хянах.
• Засвар үйлчилгээ зогсох үед дотоод эд ангиудыг цэвэрлэ.

Буруу суурилуулалт нь алдагдал, хэт элэгдэл, хавхлагын эвдрэлд хүргэж болзошгүй. Тогтмол хяналт шалгалт нь асуудлыг өндөр өртөгтэй ажиллахад хүргэхээс өмнө тодорхойлоход тусалдаг.

Хоног шалгах хавхлага ба бусад хавхлагын төрлүүд

Аж үйлдвэрийн олон худалдан авагчид шалгах хавхлагыг хаалганы хавхлага эсвэл бөмбөг хавхлагатай харьцуулдаг. Гэсэн хэдий ч тэдгээрийн чиг үүрэг өөр өөр байдаг.

Автомат ажиллагаатай учраас фланцын шалгах хавхлага нь урвуу урсгалын хамгаалалт маш чухал байдаг системд зайлшгүй шаардлагатай.

Түгээмэл асуултууд

Дүгнэлт

Хоног шалгах хавхлагууд нь үйлдвэрлэлийн шугам хоолойн системийн зайлшгүй бүрэлдэхүүн хэсэг юм. Эдгээр нь урвуу урсгалаас урьдчилан сэргийлэх, тоног төхөөрөмжийг хамгаалах, үйл ажиллагааны аюулгүй байдлыг сайжруулах, засвар үйлчилгээний зардлыг бууруулахад тусалдаг. Ус цэвэршүүлэх, газрын тос, хий, химийн боловсруулалт эсвэл HVAC системд ашигласан эсэхээс үл хамааран хавхлагын дизайн, материалыг зөв сонгох нь системийн урт хугацааны гүйцэтгэлийг мэдэгдэхүйц сайжруулна.

Шэнши Хуагон хавхлагаэрэлт хэрэгцээтэй хэрэглээнд зориулагдсан найдвартай үйлдвэрлэлийн хавхлагын шийдлүүдийг санал болгодог. Хэрэв та төсөлдөө удаан эдэлгээтэй, өндөр хүчин чадалтай фланц шалгах хавхлагыг хайж байгаа бол найдвартай үйлдвэрлэгчийг сонгох нь урт хугацааны үйл ажиллагааны амжилтад маш чухал юм.
